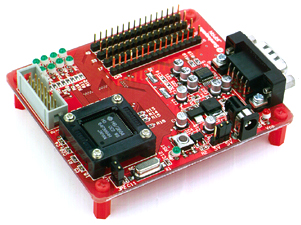

히타치 「H8/3664 F시리즈」평가 보드
BBH300HT 시리즈
【제품 개요】
히타치 싱글칩 마이크로컴퓨터 「H8/3664 시리즈」용의 CPU 평가 보드입니다.
「히타치제 on-chip 디버그 에뮬레이터 E10T(이하 E10T)」에 접속해, 곧바로 간단한 소프트 디버그와 시리얼 기입을 실시할 수가 있습니다. 또, 「히타치제 풀 스펙(명세서) 에뮬레이터 E6000(이하 E6000)」의 접속도 가능하므로, 보다 고도의 디버그에의 발전성도 갖추고 있습니다.

【특장】
IC의 핀 모두에 신호 체크 핀을 배치
●각 입출력 포토의 신호 체크 뿐만이 아니고, 클락이나 전원·그랜드등의 측정도 간단하게 할 수 있습니다.
●체크 핀은 2.54 mm피치로 배치하고 있기 때문에, 시판의 연결기나 선하야토제 유니버설 기판을 다는 것도 가능합니다.
8 출력 포토에 대해서 LED점등기능을 부가
●사용자의 동작 체크용 회로 기판의 작성의 수고를 줄일 수 있는 것과 동시에, 간단한 프로그램의 동작 체크나, 사용 디바이스의 비교 평가를 곧바로 실시할 수 있기 때문에, 개발의 효율을 줄 수가 있습니다.
디바이스는 IC소켓을 사용해 탑재
●사용하고 있는 IC소켓은 그대로 「E6000」의 접속 연결기가 됩니다.
●「E10T」를 이용해 간이 라이터로서 사용할 수 있습니다. 또, 「E6000」의 라이터 기능도 사용 가능합니다.
전원 전압 AC·DC대응(3 V동작 변환 가능)
●전원의 입력 전압은 6.3 V~10.5 V의 AC 또는 DC를 보드내의 레귤레이터로 5.5 V이하에 안정시켜 사용하기 때문에, 소지의 AC어댑터를 유효하게 사용할 수 있습니다.
●스윗치의 변환에 의해 동작 전압을 3 V로 하는  것도 가능하므로, 3 V동작시의 평가도 실시할 수 있습니다.

【제품 사양】
입력 전원 전압 :AC6. 3 V~10.5V / DC+6. 3 V~+10. 5 V(EIAJ 규격 RC-5320 A잭 사용)
(보드내의 레귤레이터로 규정 전압에 안정시켜 전원 전압으로 합니다)
대상 IC
H8/3664 시리즈 싱글 팁 마이크로 컴퓨터
접속 연결기
:RS232C(9 핀) I/F연결기
:「히타치제 on-chip 디버그 에뮬레이터 E10T」I/F연결기(스미토모3 M제#7614-6002)
:「히타치제 풀 스펙(명세서) 에뮬레이터 E6000」I/F연결기(야마이치전기제#IC149-064-108-B5 또는#IC149-064-075-B5)
 (디바이스 탑재 소켓 겸용)
시리얼 개서시
  기입 인터페이스 :「히타치제 on-chip 디버그 에뮬레이터 E10T」I/F연결기
   또는 「히타치제 풀 스펙(명세서) 에뮬레이터 E6000」I/F연결기
  기입 동작환경 :Windows98
  동작 클럭 주파수 :2 MHz~16MHz

※에뮬레이터·디버거 소프트웨어등의 개발 환경은 부속되어 있지 않습니다.

【BBH300HT 시리즈 라인 업】

대상 IC

패키지

제품형번

가격

H8/3664F

FP-64A

BBH300HT-3664FA



H8/3664F

FP-64E

BBH300HT-3664FE



H8/3664N

FP-64E

BBH300HT-3664NE

2001년 11월 발매 예정

H8/3672F

FP-64E

BBH300HT-3672FE

2001년 11월 발매 예정

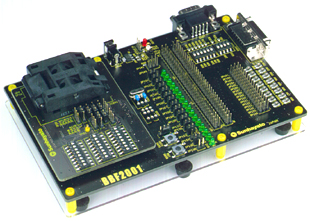

후지쯔 「F2MC-16LX Family 16 Bit Microcontroller」평가 보드
BBF2001 시리즈
【제품 개요】
BBF2001는, 후지쯔제 범용 16 비트 마이크로컴퓨터 「F2MC-16LX Family 16-Bit Microcontroller」의 라인 업 모두에 대응한, 디버그용 평가 보드입니다.
도터보드의 교환에 의해, 후지쯔제 전용 에뮬레이터 디버거와 조합해 사용하는 것으로, 범용 16 비트 마이크로컴퓨터 「F
2MC-16LX Family 16-Bit Microcontroller」의 라인 업 모두를 디버그 할 수 있습니다.
전원 전압은 AC·DC에 대응해, 6.3 V에서 10.5 V까지의 전압으로 동작합니다. 또, MCU의 모든 단자에 대해서 신호 체크 핀을 마련해 평가의 효율을 주었습니다.
도터보드에는 에뮬레이터 접속용의 NQPACK 소켓 타입 만이 아니고, 같은 핀수·피치의 크램쉘 소켓 타입도 준비하고 있기 때문에, 온·보드에서의 플래시 ROM의 시리얼 기입도 가능합니다.

【특징】
후지쯔제 범용 16 비트 마이크로컴퓨터 「F2MC-16LX Family 16-Bit Microcontroller」
 라인 업 모두에 대응
●도터보드의 교환과 DIP SW의 변환에 의해, F
2MC-16LX 패밀리전라인 업의 모든 패키지에 대응합니다.
(2001년 8월 현재/64핀 0.65 mm피치, 100 핀 0.65 mm피치, 120 핀 0.4 mm피치에 대응 /48핀 0.5 mm피치용 근일 발매)

전원 전압 AC·DC대응(3 V동작 변환 가능)
●전원 전압은 6.3 V~10.5 V의 AC 또는 DC를, 보드내의 레귤레이터로 규정 전압에 안정시켜 사용하기 때문에, AC어댑터를 유효하게 사용할 수 있습니다.
●스윗치의 변환에 의해 동작 전압을 3 V로 하는 (것)일도 가능함으로, 3 V동작 대응의 마이크로컴퓨터의 평가도 실시할 수 있습니다.

MCU의 핀 모두에 신호 체크 핀을 배치
●각 입출력 포토의 신호 체크 뿐만이 아니고, 클락이나 전원·그랜드등의 측정도 간단하게 할 수 있습니다.

아날로그 입력 단자에 대해서 가변 저항에서 입력값의 변경을 가능
16의 출력 포토에 대해서 LED점등기능을 부가
●유저의 동작 체크용 회로 기판의 작성의 수고를 줄일 수 있는 것과 동시에, 간단한 프로그램의 동작 체크나, 사용 디바이스의 비교 평가를 곧바로 실시할 수 있기 때문에, 개발의 효율을 줄 수가 있습니다.

프로그램 기입 후 유저 타겟 시스템에의 실장이 가능
●도터보드는 크램쉘 소켓 타입도 준비하고 있기 때문에, 시리얼 접속에서의 프로그램 기입을 실시해, 유저 타겟 시스템에 실장할 수가 있습니다.
덧붙여 시리얼 접속에서의 기입은, 후지쯔 표준 시리얼 onboard 기입을 서포트하고 있습니다.

【제품 사양】
입력 전원 전압 :AC6. 3 V~10.5V / DC+6. 3 V~+10. 5 V(EIAJ 규격 RC-5320 A잭 사용)
시리얼 개서시
  기입 인터페이스 :RS232C
  기입 동작환경 :Windows98
  동작 클럭 주파수
    ●MB90F474, MB90F476 이외의 제품
       4MHz, 8MHz, 16MHz
    ●MB90F474, MB90F476
       4MHz, 5MHz, 8MHz, 10MHz, 16MHz, 20MHz

※에뮬레이터·디버거 소프트웨어등의 개발 환경은 부속되어 있지 않습니다.


【대상 IC】(2001년 8월 현재)

Flash ROM 마이크로컴퓨터

대응 패키지

F2MC-16 LX패밀리

MB90420/A시리즈

MB90F428/428A

FPT-100P-M06

MB90460 시리즈

MB90F462

FPT-64P-M09

MB90470 시리즈

MB90F474

FPT-100P-M06

MB90F476

FPT-100P-M06

MB90495 시리즈

MB90F497

FPT-64P-M09

MB90520/A시리즈

MB90F523B

FPT-120P-M05

MB90540/545 시리즈

MB90F549

FPT-100P-M06

MB90540 시리즈

MB90F543

FPT-100P-M06

MB90550A 시리즈

MB90F553A

FPT-100P-M06

MB90560 시리즈

MB90F562

FPT-64P-M09

MB90565 시리즈

MB90F568

FPT-64P-M09

MB90570/A/B시리즈

MB90F574/A

FPT-120P-M05

MB90580/C/CA시리즈

MB90F583B

FPT-100P-M06

MB90590 시리즈

MB90F591

FPT-100P-M06

MB90F594A

FPT-100P-M06

MB90595 시리즈

MB90F598

FPT-100P-M06

MB90M405 시리즈

MB90MF408

FPT-100P-M06

F2MC-16 L패밀리

MB90650A 시리즈

MB90F654A

FPT-100P-M06

MB90520series에서는, MB90F523B만의 대응이 됩니다.
MB90F523/A에는 대응하고 있지 않습니다.
다른 IC·패키지는 개발중, 또는 계획중입니다.

【BBF2001 시리즈 라인 업】

대상 핀수·피치

소켓 타입

제품형번

세트 내용



48 핀· 0.5mm

NQPACK 타입

BBF2001-48CAN2-NS

풀 세트

근일 발매

64 핀· 0.65mm

NQPACK 타입

BBF2001-64QF2-NS

풀 세트



100 핀· 0.65mm

NQPACK 타입

BBF2001-100QF2-NS

풀 세트



120 핀· 0.4mm

NQPACK 타입

BBF2001-120TQF2-NS

풀 세트



48 핀· 0.5mm

크램쉘 타입

BBF2001-48CAN2-CS

풀 세트

근일 발매

64 핀· 0.65mm

크램쉘 타입

BBF2001-64QF2-CS

풀 세트



100 핀· 0.65mm

크램쉘 타입

BBF2001-100QF2-CS

풀 세트



120 핀· 0.4mm

크램쉘 타입

BBF2001-120TQF2-CS

풀 세트



 -

 -

BBF2001-MB01

메인보드만



48 핀· 0.5mm

NQPACK 타입

BBF2001-48CAN2-NB

도터보드만

근일 발매

64 핀· 0.65mm

NQPACK 타입

BBF2001-64QF2-NB

도터보드만



100 핀· 0.65mm

NQPACK 타입

BBF2001-100QF2-NB

도터보드만



100 핀· 0.65mm

NQPACK 타입

BBF2001-100QF2-NB

도터보드만



48 핀· 0.5mm

크램쉘 타입

BBF2001-48CAN2-CB

도터보드만

근일 발매

64 핀· 0.65mm

크램쉘 타입

BBF2001-64QF2-CB

도터보드만



100 핀· 0.65mm

크램쉘 타입

BBF2001-100QF2-CB

도터보드만



120 핀· 0.4mm

크램쉘 타입

BBF2001-120TQF2-CB

도터보드만
