Douthitt's PCB Exposure System

Taurus 5K

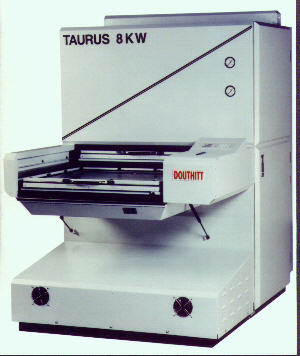

Taurus 8K

Model Taurus

Taurus 사양

프라이머리 이미지 레지스트, 솔더 마스크, 액상 포토레지스트같은 다양한 종류의 재료를 신속하게 노광하도록 디자인 하였습니다.
25" X 30" (63.5 cm X 76.2 cm)까지 양면, 단면을 노광합니다.
양산과 높은 생산성을 위하여 제작되었습니다.
캐비넷: 강철로 제작되었으며, 두 개의 긴 경첩으로 쉽게 여닫을수 있습니다.
램프: 두 개의 할라이드 램프, 무오존 쿼츠는 공랭식 입니다.
균일도: ±10% C.A.D reflector.
냉각: 8,000 BTU/hr. 에어컨은 캐비넷에 내장되어 있으며 뒤쪽에 컨덴서가 있습니다.노광 공정중에 터보 팬이 드로워와 램프에 직접적으로 냉풍을 공급합니다.
샤시: 마이라와 유리 프레임은 메인 프레임 캐리어에서 쉽게 분리되며, 유효 노광 면적은 25" x 31"입니다. 여분의 마이라를 한 개 제공합니다.
샤시 드라이브: 견고한 기어 트랙 및 베어링. 가속, 감속 모터로 동작합니다.
Contact System: ¼ hp 무급유 로터리 진공 펌프로 작동합니다.
전 원: 5kW - 208-240 volt, 50/60 hz, 단상, 60 amps. Three phase, 45 amps.
8kW - 208-240 volt, 50/60 hz, 70 amps, 삼상전류
콘트롤: lLED 디스프레이로 표시를 하며, 진공 게이지, 상하 램프 콘트롤, 다목적용의 정지, 진행의 스위치가 있습니다.
